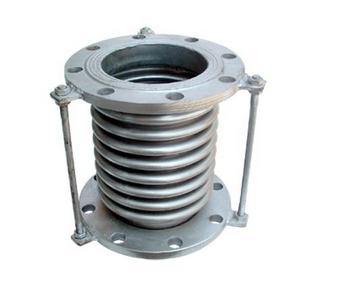

通用型波紋補償器主要用于補償軸向位移，也可補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。以上數據為常壓1.0MPa，若有通用型波紋補償器特殊要求，可另行制作。

產品介紹
技術參數
客戶案例
相關產品

產品介紹

技術參數

公稱通徑 DN mm	計算疲勞破壞次數下軸向補償量 Xomm			補償量		剛度			有效面積 A cm2	徑向最大外形尺寸 Hmm	接管端口尺寸 doxS(mm)	總長L (mm)		總重W (kg)
公稱通徑 DN mm	1500	3000	15000	橫向 Yomm	角向 Yθ度	軸向 Kx N/mm	橫向 KyN/mm	角向 KθN x m/度	有效面積 A cm2	徑向最大外形尺寸 Hmm	法蘭連接	法蘭	接管	法蘭	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
80	37	32	22	10	±8	286	214	6.7	81	284	φ89x4	274	374	10	3
100	33	28	20	3.6	±3.6	417	1471	14	121	304	φ108x4	223	323	11	3
100	56	47	33	10	±8	250	318	8.5	121	304	φ108x4	287	387	13	5
125	36	32	21	2.5	±4.4	408	2885	21	180	334	φ133x4	216	318	13	4
125	65	58	38	8	±8	227	495	12	180	334	φ133x4	288	388	14	5
150	48	41	27	2.5	±5	300	2889	20	257	364	φ159x4.5	238	338	17	7
150	77	65	43	6.4	±8	188	705	23	257	364	φ159x4.5	298	398	18	8
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
200	84	70	46	7.2	±8	192	9938	26	479	442	φ219x6	298	340	27	20
250	63	53	36	4.8	±5.3	588	4371	128	769	497	φ273x8	309	409	38	22
250	95	80	53	10.8	±8	392	1295	85	769	497	φ273x8	387	487	43	27
300	65	54	37	6.4	±5.8	830	4444	249	1105	547	φ325x8	358	458	49	32
300	97	82	55	14	±5.8	553	1317	166	1105	547	φ325x8	456	556	56	39
350	72	60	40	6	±8	840	4829	309	1307	607	φ377x10	387	487	73	46
350	107	90	61	14	±8	560	1431	206	1307	607	φ377x10	499	599	82	55
400	74	62	42	6	±5.2	918	6199	420	1611	685	φ426x10	400	500	91	54
400	112	93	63	14	±7.8	612	1837	280	1611	685	φ426x10	510	610	107	65
450	82	69	46	4.8	±5.2	690	8210	379	1972	735	φ478x10	389	489	111	68
450	124	103	68	10.8	±7.8	450	2433	253	1972	735	φ478x10	459	589	121	78
500	84	70	47	4.8	±4.6	728	9861	515	2445	790	φ529x10	415	517	126	82
500	126	105	70	10.8	±6.9	485	2922	343	2445	790	φ529x10	515	615	138	93
600	86	72	48	4.8	±4	1468	20516	1477	3534	920	φ630x10	458	558	167	127
600	129	108	72	10.8	±6	978	6078	985	3534	920	φ630x10	658	758	181	141
700	43	36	24	1.2	±1.7	3250	209896	4445	4717	1050	φ720x10	346	446	267	160
	85	72	48	4.8	±3.4	1625	26237	2222				466	566	285	178
	128	107	72	10.8	±5.1	1083	5831	1482				666	766	313	206
800	42	35	24	0.8	±1.5	3555	382607	6122	5822	1165	φ820x10	354	454	385	180
	84	70	48	3.2	±3	1778	47826	3061				474	576	403	234
	168	141	96	12.8	±6	889	5678	1530				594	694	456	286
900	58	49	33	1.6	±1.5	2657	182480	5921	7620	1186	φ920x10		550		238
	117	97	65	6.4	±3	1329	22810	2960					698		287
	234	194	130	25.6	±6	664	2851	1480					1036		385
1000	58	46	28	1.2	±1.4	5540	495368	14861	9043	1286	φ1020x10		552		278
	115	92	56	4.6	±2.8	2770	61921	7431					692		348
	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1100	62	50	30	0.8	±1.4	5140	806108	16122	11029	1386	φ1120x10		550		301
	124	99	60	3.2	±2.8	2570	100764	8061					690		364
	248	198	120	12.8	±5.6	1285	12585	4031					1046		487
1200	62	50	30	0.8	±1.3	5435	925123	19927	12688	1486	φ1220x14		550		378
	124	99	60	3.2	±2.6	2718	115645	9963					692		464
	248	198	120	12.8	±5.2	1359	14546	4982					1046		628
1300	47	37	22	0.4	±0.9	5385	1450200	22559	15066	1600	φ1320x14		550		406
	94	75	44	1.6	±1.8	2693	181275	11279					690		495
	187	150	88	6.4	±3.6	1364	22659	5640					1046		678
1400	46	37	22	0.4	±0.8	5790	1688923	29556	17326	1700	φ1420x14		550		433
	92	74	44	1.6	±1.6	2895	211115	14778					690		530
	184	147	88	6.4	±3.2	1448	26389	7389					1046		742
1500	46	36	22	0.4	±0.8	6090	1879309	32888	19384	1786	φ1520x14		550		462
	92	73	44	1.6	±1.6	3045	234914	16444					690		567
	183	146	88	6.4	±3.2	1523	29364	822					1046		761
1600	45	36	22	0.4	±0.7	6490	2148074	42961	22300	1900	φ1620x14		552		492
	91	72	44	1.6	±1.7	3245	2688509	21481					690		601
	182	144	88	6.4	±2.8	1623	33564	10740					1046		829
1700	45	36	22	0.4	±0.7	6783	2363811	47276	25024	2000	φ1720x14		550		517
	90	72	44	1.6	±1.4	3398	295476	23638					692		637
	180	143	88	6.4	±2.8	1699	36935	11819					1046		872
1800	45	35	22	0.4	±0.6	7140	262408	61228	27494	2066	φ1820x14		550		547
	89	71	44	1.6	±1.2	3570	328010	30614					690		665
	178	142	88	6.4	±2.4	1785	41001	15307					1046		883
2000	53	42	25	0.4	±0.6	8785	3871980	91666	34636	2340	φ2020x14		683		819
	107	85	50	1.6	±1.2	4390	483998	45833					83, 3		927
	214	170	101	6.4	±2.4	2195	60499	21917					1206		1164
